«Эстрада» может быть музыкальной?

Тест широкополосных динамиков Prology SPL 165 и твитеров Prology PS-25B

Ссылка на оригинал статьи на сайте carmus.ru

«Громкие» динамики нечасто появляются у меня в отчётах, но тут прямо интересно получилось – есть, что показать. Недавно я услышал SPL 165 на стенде в офисе «ММС», и первая мысль, – «Да ладно? Это они что ли играют?» Тонально ровненько, уши не высверливают, как большинство «эстрады», и даже в мидбасовый диапазон забираться пытаются. При этом стоимость, как говорят в таких случаях, – «за шапку сухарей». Короче, утащил комплект к себе на изучение, заодно недавно появившиеся в продаже твитеры PS-25B прихватил.

На самом деле, если вспомнить, с чего начиналась концепция серий Kraken и Poseidon («стильно, модно, молодёжно» и всё такое), появление «эстрадных» динамиков было лишь вопросом времени. Признаться, даже думал, что они появятся раньше, чем классическая акустика.

Итак, среднечастотные динамики Prology SPL 165 (цена на момент теста – 3690 рублей за пару) и твитеры Prology PS-25B (2990 рублей за пару). Задача – глянуть в циферках и картинках, что умеют, сопоставить с тем, как это воспринимается на слух, с какими компонентами их лучше сочетать и, главное, как правильно «готовить».

Первое знакомство, конструктивные особенности

Prology SPL 165 позиционируются как СЧ динамики, хотя, как потом увидите, их можно вполне обоснованно называть широкополосными.

Внешне – без лишних изысков и особого декора – просто обычные динамики на штампованных корзинах. Сборка, правда, аккуратная, и это хорошо.

Моторы – средних размеров, на ферритовых кольцах 90 мм. Осевого канала в керне магнитной системы нет.

А вот диффузоры, при всей кажущейся простоте, заслуживают внимания. Это прессованная целлюлоза, но явно с какими-то добавками, которые делают материал достаточно жёстким. Это первое. Второе – это криволинейный профиль самого излучающего конуса, т. е. к жёсткости добавляется ещё и конструктивная составляющая. Итог – позже на результатах измерений увидите.

Кстати, если повнимательней рассмотреть тыльную сторону диффузора, можно заметить, что ближе к катушке он имеет дополнительную пропитку. В теории более жёсткая центральная часть должна влиять на передачу ВЧ, но тут говорить что-то конкретное не стану, уж слишком много факторов складывается в этом деле одновременно, включая даже форму колпачка.

Колпачок сделан с небольшим подъёмом, что, к слову, сыграло заметную роль в поведении динамика относительно обычных колпачков (инсайдерская информация о предварительных предсерийных образцах).

Калибр звуковой катушки – 1 дюйм, для недорогой акустики это выглядит логично (больше и не нужно, повысились бы требования к усилителю). Высота верхней шайбы магнитопровода (читай – высота магнитного зазора) – привычные 4 мм. Получилось оптимальное сочетание, которое позволяет с магнитом средних размеров получить достаточную плотность магнитного потока в зазоре. Правда, частично его «съест» традиционно применяемое в таких динамиках кольцо Фарадея, но это уже детали, результат в любом случае покажут измерения.

Ещё один интересный элемент – центрирующая шайба. Здесь она имеет прогрессивный профиль – размер «волн» слегка увеличивается от центра к краям. Обычно такой подход позволяет избавиться от возможных резонансов шайбы, которые могут приводить к провалам на АЧХ в районе нескольких сотен Герц. Опять же, будет повод обратить на это внимание при измерениях.

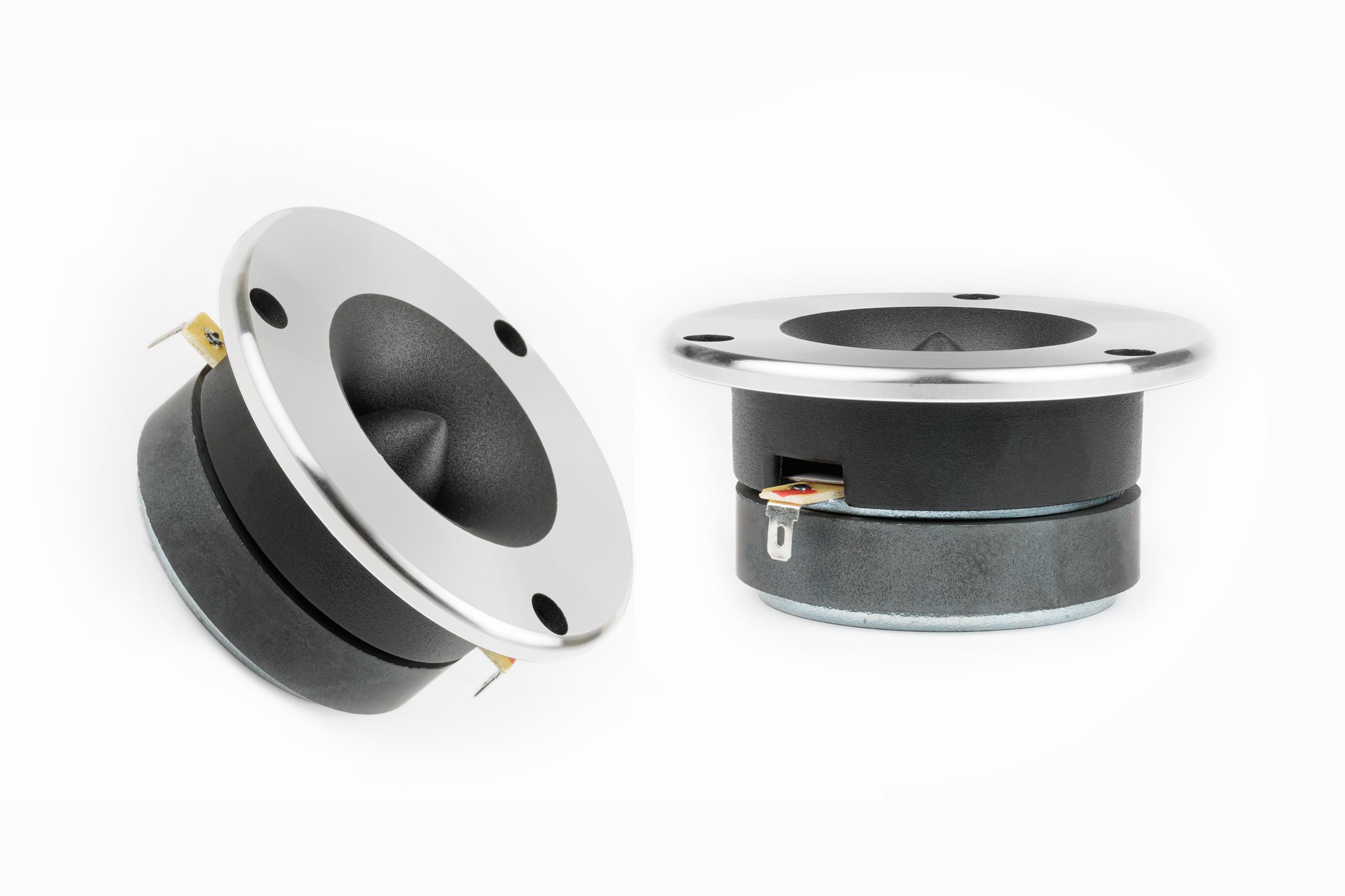

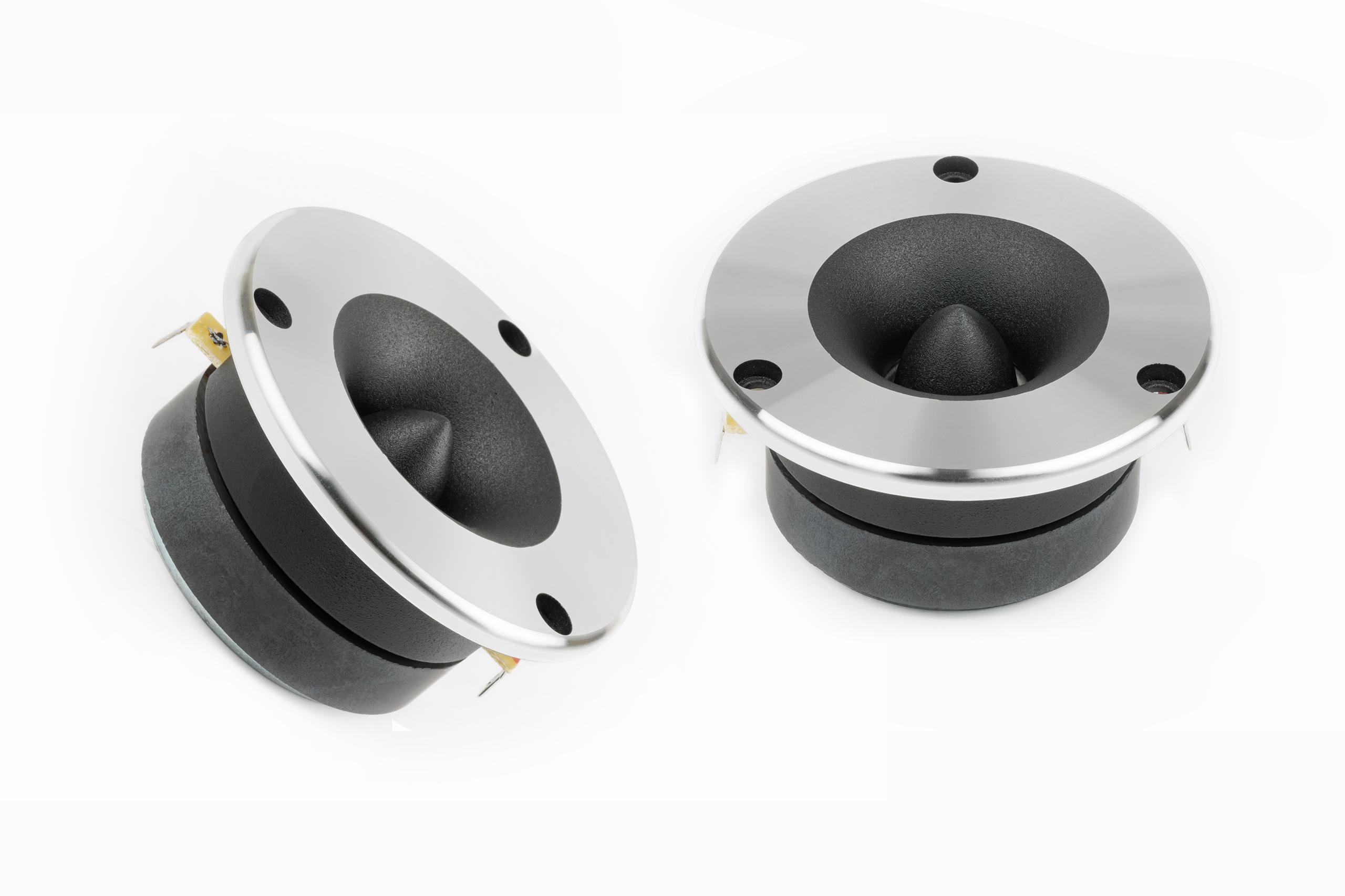

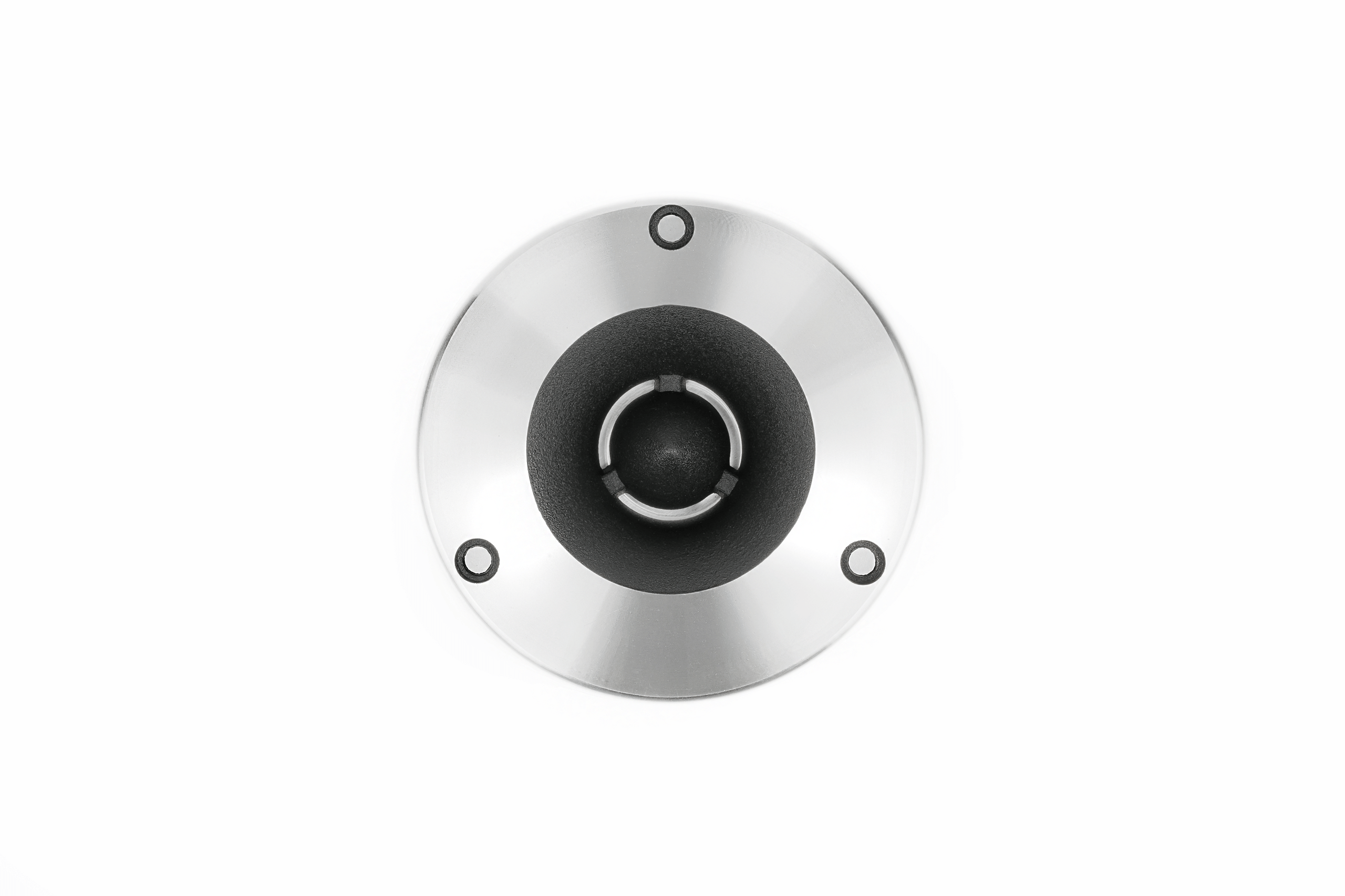

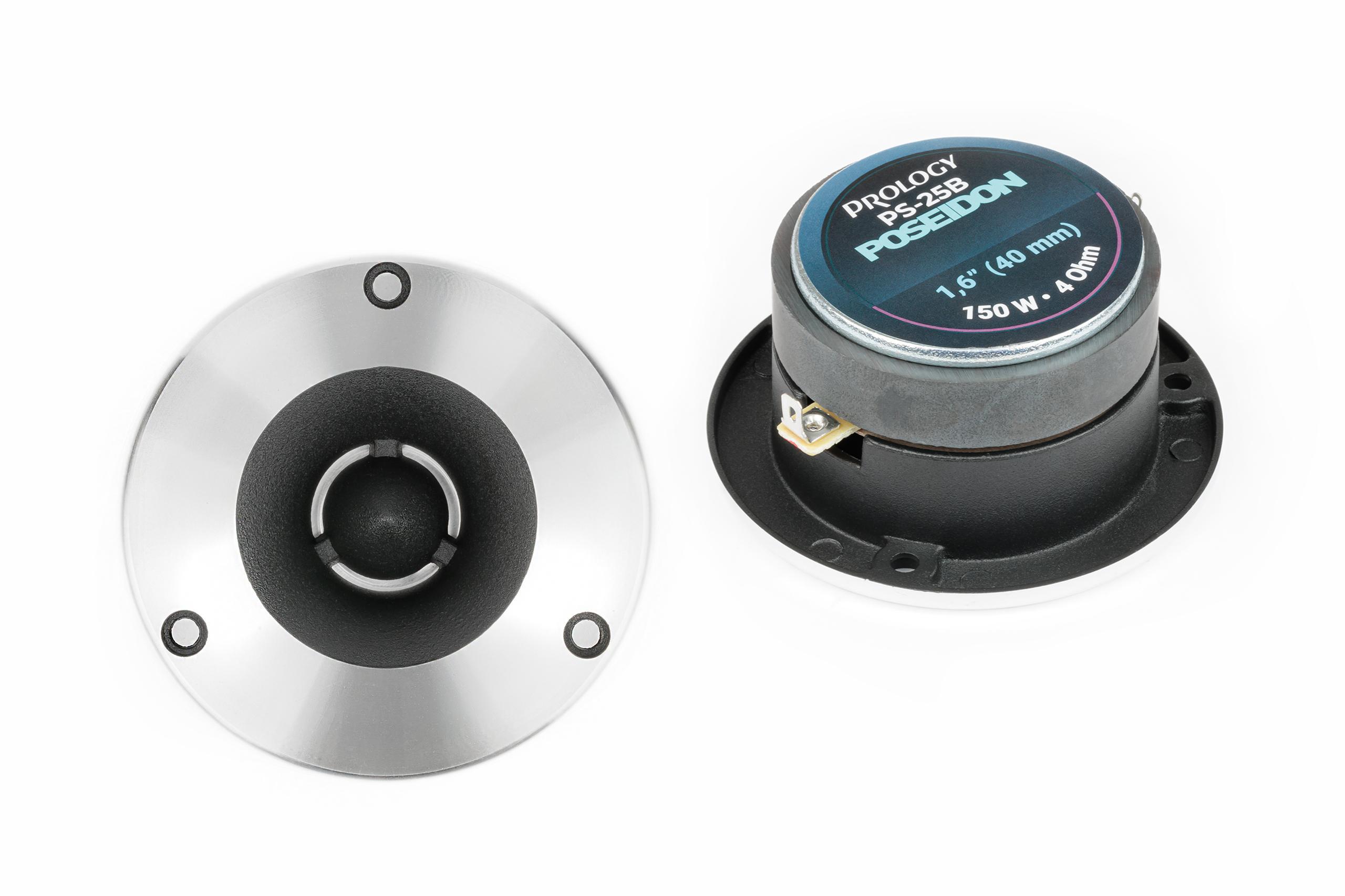

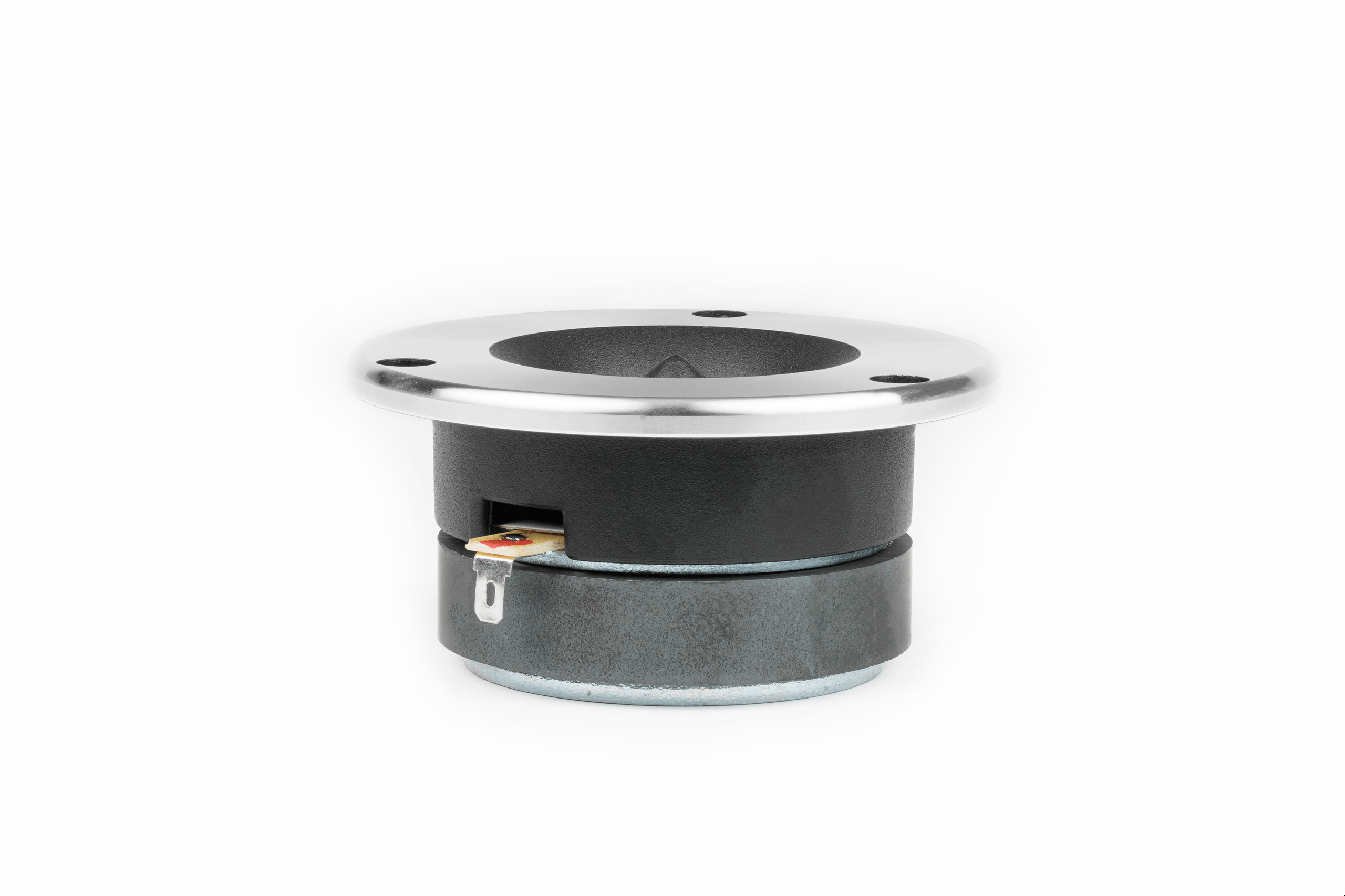

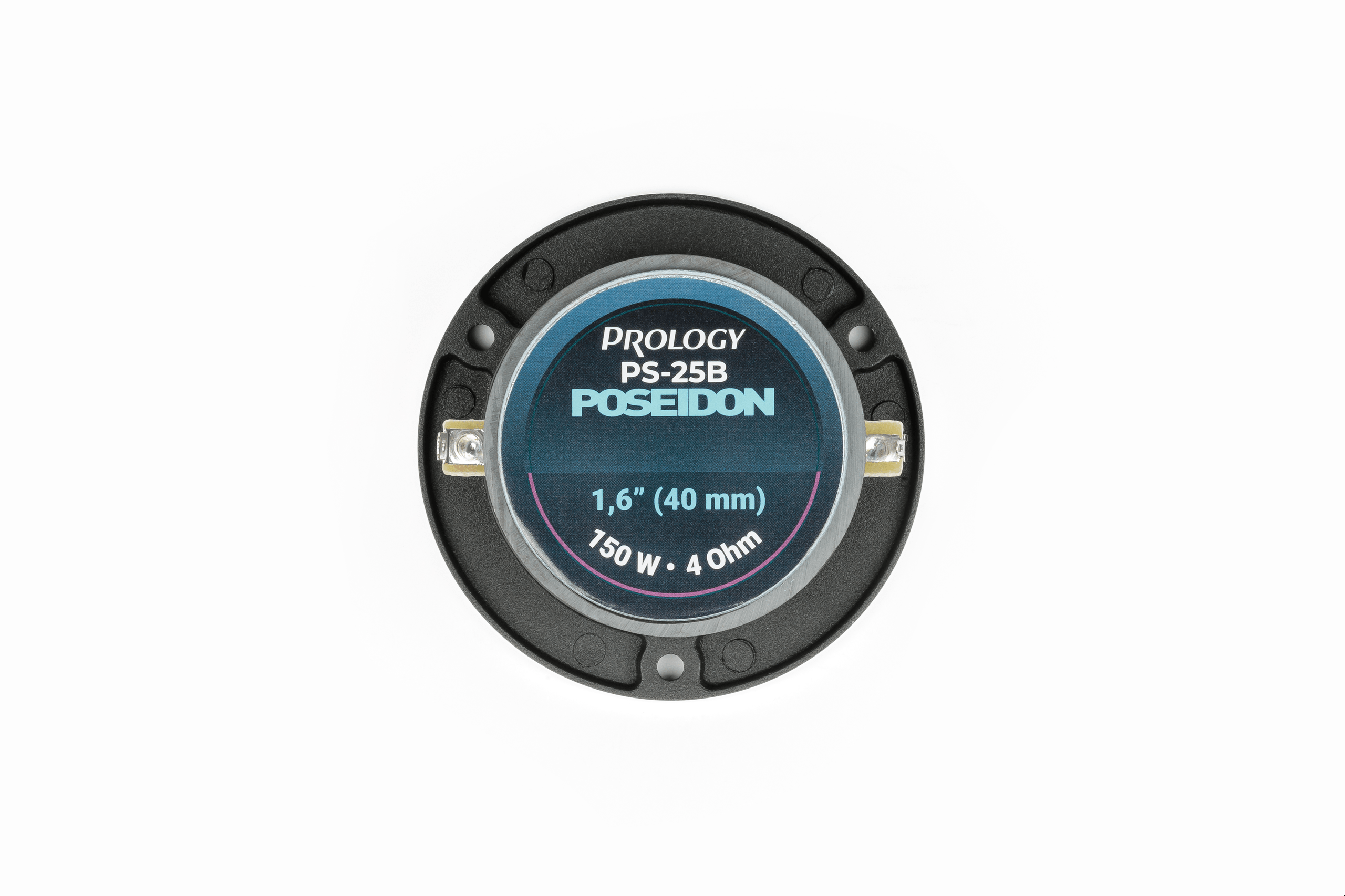

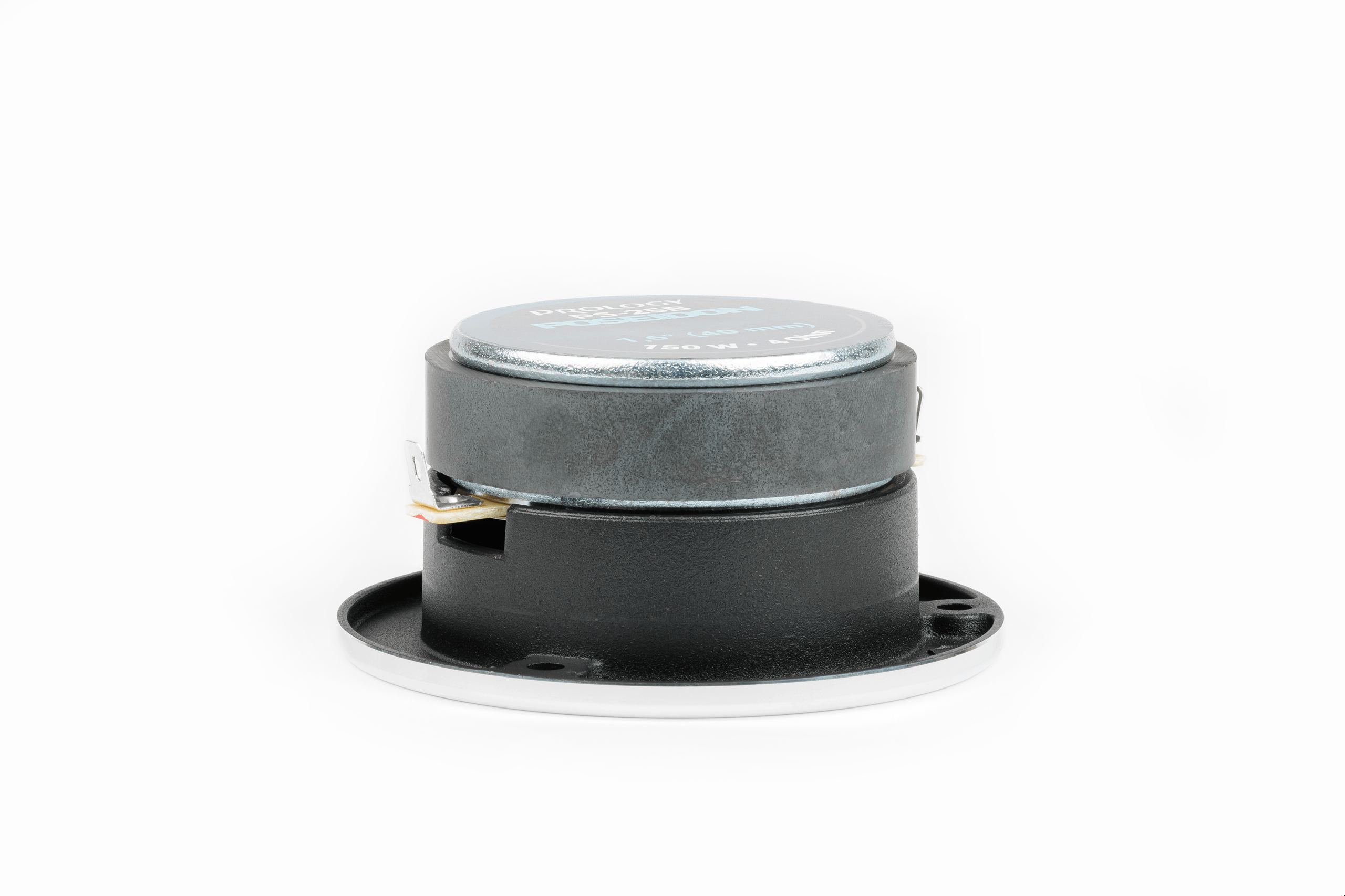

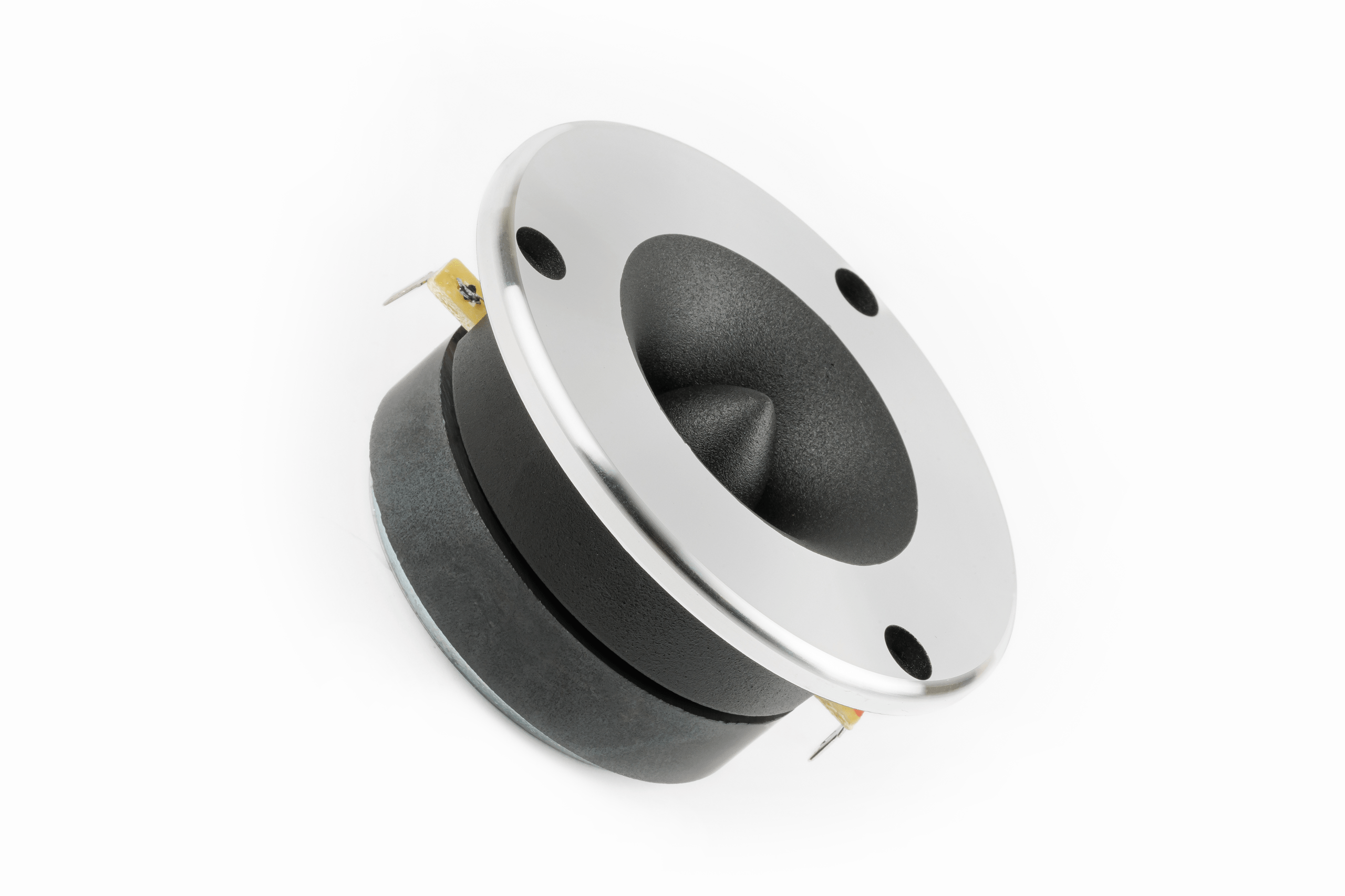

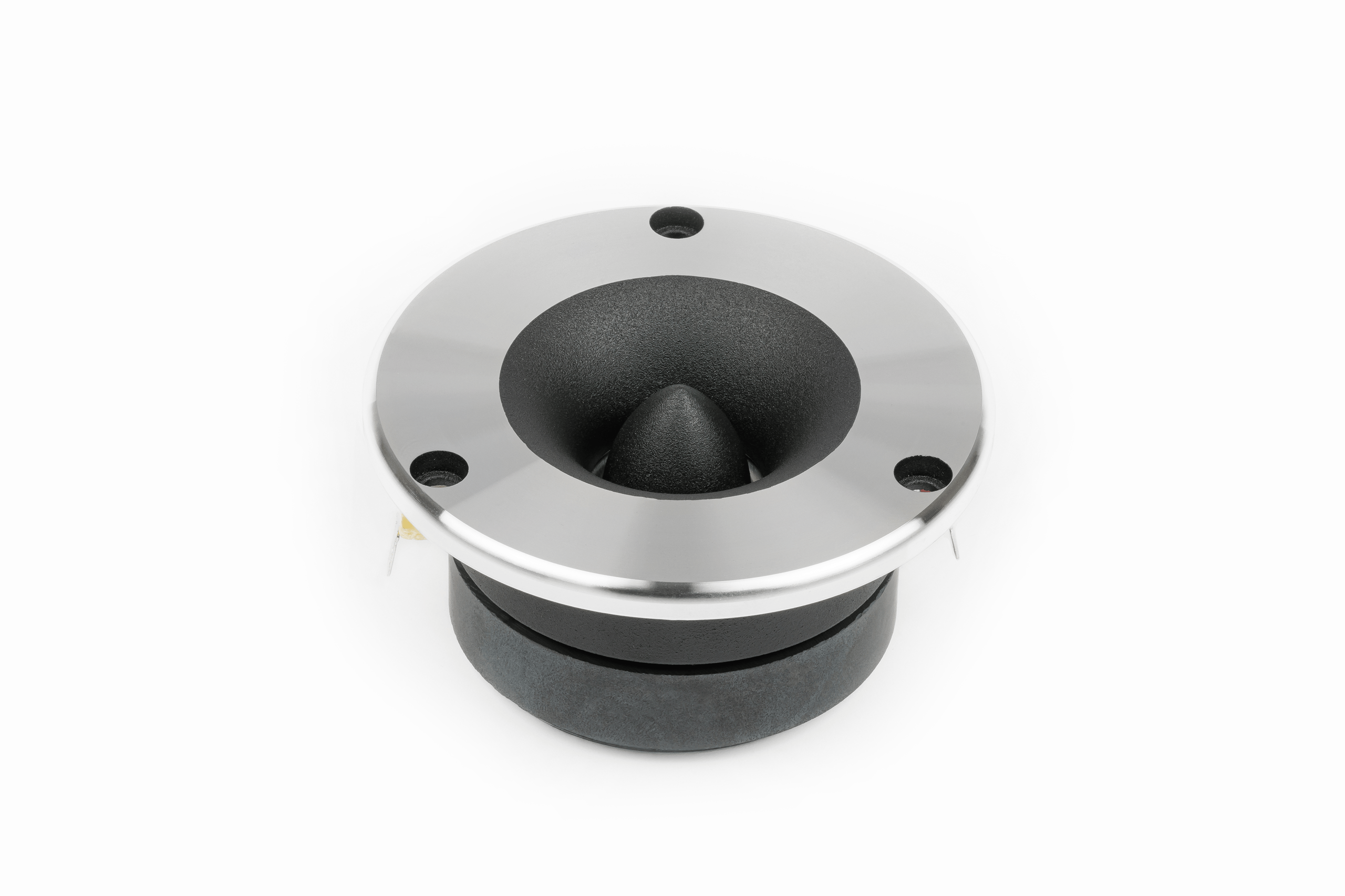

Идём дальше, твитеры Prology PS-25B. Традиционная компрессионно-рупорная конструкция с ферритовыми моторами. Внешний диаметр – 97 мм, монтажная глубина – 42 мм.

Разбирать не стал, но в описании указано, что мембрана титановая. Это хорошо, у таких, как правило, характеристики лучше, чем у просто алюминиевых. Диаметр звуковой катушки – 1 дюйм.

В комплекте идут конденсаторы, которые выполняют роль фильтров первого порядка. Кстати, неплохие, плёночные, многие в этой ценовой категории ограничиваются электролитами.

Если что, в обычных системах подключать твитеры нужно только через них. Без них – только если у вас процессорная поканалка (ну мало ли, вдруг кто не в курсе).

Измерение параметров и анализ работы динамиков

Если коротко, SPL 165 можно назвать «эстрадными» динамиками, но с некоторым уклоном в сторону классических – эдакая попытка получить универсальный вариант, который годится не только для «надрыва на поляну», но и для обычного, нормального применения внутри автомобиля.

У динамиков очень лёгкие подвижные системы, но за счёт мягких подвесов (имеется ввиду не только верхний подвес, но и нижний – центрирующая шайба) резонанс не взлетел вверх. Больше того, он лишь немногим выше, чем у обычных, классических мидбасовых динамиков, и значительно ниже, чем у типичной «эстрады». Моторы сами по себе не слабые, но за счёт применения колец Фарадея добротность повысилась до более привычных «дверных» значений (даже чуть выше). Чувствительность при этом удержалась на вполне достойном уровне.

Измеренные параметры Prology SPL 165:

• Fs (собственная резонансная частота) – 78 Гц
• Vas (эквивалентный объем) – 15 л
• Qms (механическая добротность) – 4,74
• Qes (электрическая добротность) – 0,91
• Qts (полная добротность) – 0,76
• Mms (эффективная масса подвижной системы) – 8 г
• BL (коэффициент электромеханической связи) – 3,6 Тл м
• Re (сопротивление постоянному току) – 3,0 Ом
• dBspl (опорная чувствительность, 1 м, 1 Вт) – 91,0 дБ

А вот и наглядное подтверждение неприметных глазу, но на деле вполне работающих особенностей в выборе материалов и конструкции – отсутствие сколь-нибудь значимых резонансов в подвесах и подвижной системе – никаких откровенно «звенящих» выбросов на АЧХ или провалов в отдаче на отдельных частотах. Так, рябит по мелочи, не более того. Да ещё и вверх динамики неплохо забираются – реально не СЧ, а широкополосники.

Чуть наглядней – на фазовой характеристике. Как видите, сильных набегов или отставаний излучения на отдельных частотах не наблюдается. Есть небольшая нервозность в поведении диффузора (как ни крути, он всё же лёгкий, тонкий, жёсткий), но всё сводится к мелким колебаниям фазы и, как следствие, АЧХ тоже удерживается от сильной болтанки. Неожиданно хороший показатель, тем более, для недорогих динамиков.

Теперь смотрим поведение динамика в нижней части рабочего диапазона. Ниже 70 Гц КГИ переваливает отметку 3%, так что подрезать их снизу всё же нужно внимательней. Правда, можно без фанатизма – начать настройку логично с выставления ФВЧ на 70-80 Гц (12 дБ/октава), ну а дальше – уже по ситуации (если нужно прям громко – выставлять крутизну 18 или 24 дБ/октава и крутить регулятор ФВЧ на увеличение). Вообще, для «эстрады» эти динамики неожиданно хорошо показывают себя в мидбасовом диапазоне, мало кто из подобных среднечастотников так может.

У твитеров собственная АЧХ на первый взгляд не самая ровная, но на самом деле нам важен диапазон от 5-6 кГц и выше, а тут всё как раз нормально.

Резать эти твитеры ниже 6-7 кГц не нужно, поскольку ниже начинается рост искажений. Да и необходимости в этом на самом деле тоже нет, поскольку те же Prology SPL 165 спокойно доигрывают до этих частот, и делают это даже с запасом. Чуть дальше как раз расскажу об экспериментах по их «сращиванию».

Если исходить из этой выявленной особенности, то номинал конденсатора в комплекте подобран удачно, при включении через него АЧХ приобретает вполне приличный вид, и зона роста искажений уходит за пределы рабочего диапазона.

Ну и теперь, собственно, о самих результатах экспериментов по сращиванию Prology SPL 165 и Prology PS-25B.

Пробуем варианты систем без DSP

Первый вариант системы – пара СЧ динамиков и пара твитеров. Твитеры подключены через фильтрующие конденсаторы параллельно СЧ динамикам. Звучит всё это дело ярко, не крикливо, но верхов многовато – твитеры PS-25B заметно «переигрывают» СЧ. Немного странный на самом деле вариант: чтобы громко слушать внутри машины – твитеров многовато, а для работы на улицу – одной пары СЧ маловато. Думается, на этот случай лучше использовать менее злые твитеры. Предположу, что могут неплохо подойти шёлковые Prology PS-25T.

Если же на ВЧ хочется только рупора и точка, а засеивать двери множеством СЧ динамиков не предполагается, то вот вам второй вариант. Делаем простейшую поканалку без процессора – подключаем СЧ динамики к одной паре выходов ГУ (или усилителя), а твитеры – через фильтрующие конденсаторы другой паре выходов. Получаем возможность регулировать уровень твитеров относительно СЧ и – вуаля – звонкость уже не высверливает уши, когда мы слушаем музыку внутри машины. Хотя, будем справедливы, для работы «на поляну» этого ещё недостаточно.

Так что переходим к третьему варианту – 2 пары СЧ динамиков и 1 пара твитеров. СЧ динамики включены попарно в параллель, и плюсом параллельно к каждой такой паре через фильтрующие конденсаторы включены твитеры. Тонально такая система звучит уже поровнее, да и отдача повыше. Но важно учесть, что результирующий импеданс получается 2 Ом, т. е. этот вариант лучше использовать не при подключении динамиков к ГУ, а только в системах с отдельными усилителями. Вот тут уже можно и «на поляну» включить. Но пока не очень большую, без фанатизма.

Четвёртый вариант – 4 пары СЧ динамиков и 1 пара твитеров. Объединяем СЧ динамики в два массива по 4 динамика, соединяем их так, чтобы в результате импеданс каждого массива получился по 4 Ом. Параллельно каждой такой группе подключаем по одному твитеру (разумеется, тоже через конденсаторы). Пожалуй, это самый интересный вариант без процессора, и отдача уже поприличней получается – слышно будет ещё немного дальше.

Последний вариант лучше реализовывать с отдельными усилителями, но вообще, он даёт чуть больше свободы, чем предыдущий, и его можно использовать с ГУ, имеющими каналы усиления повышенной мощности. Скажем, с Prology PRM-100, Prology PRM-120 или с 6-канальным Prology SL-300. Правда, в них уже имеется процессор, так что с ними логично перейти на поканалку.

Как настраивать раздел полос в системе с DSP

В процессорных системах появляется возможность более гибко настраивать раздел между твитерами и СЧ динамиками. И главный вопрос – а как настраивать.

Собрал систему с Prology SL-300 (благо, он как раз под рукой с недавнего теста). Исходил из сделанного ранее промежуточного вывода – слишком низко опускать раздел между СЧ и твитерами не нужно. На слух это подтвердилось.

Вот лишь несколько вариантов снятых АЧХ динамиков при разных вариантах настройки срезов ФНЧ и ФВЧ:

На слух лучше ложатся варианты, когда частоты ФНЧ и ФВЧ не одинаковы, а немного «растащены», плюс используются невысокие порядки (12 дБ/октава). Конкретно с этими динамиками так можно получить вполне ровненькую АЧХ в зоне стыка, а на слух – яркий и эмоциональный, но не кричащий и не звенящий саунд.

Коротко по делу. Для каких задач выбирать?

Prology SPL 165 – одни из немногих «эстрадных» динамиков, которые умеют играть тонально ровно, не высверливая при этом уши. При этом на умеренной громкости проявляют себя даже в мидбасовой области. Понятное дело, без откровенного «мяса», но и эффекта «звучания по телефону», как у типичной «эстрады», у них тоже нет. Да и вверх забираются неожиданно прилично. Достойные динамики, которые можно называть широкополосными безо всяких оговорок.

Prology PS-25B – недорогие «эстрадные» твитеры, которые хорошо срастутся с небольшими массивами по 2 или 4 динамика SPL 165. При не слишком низкой частоте раздела способны звучать чисто, ярко и без характерных звенящих призвуков.

В какие системы выбирать? Хорошо подходят под требование «чтоб погромче, чем обычно, но чтоб не резало уши, а играло музыкально, и чтоб при этом недорого». Если составить систему правильно (а в этом тесте я как раз постарался попробовать разные варианты), то это вполне возможно. Могучих усилителей не требуют, а то и вовсе можно подключить к ГУ с каналами усиления повышенной мощности (те же Prology Prology PRM-100, Prology PRM-120 или Prology SL-300).

• SPL 165: Неожиданно ровные для «эстрады» АЧХ и ФЧХ
• SPL 165: На умеренной громкости проявляют себя в мидбасовой области
• SPL 165: Забираются вверх по частоте – настоящие широкополосники
• SPL 165: Хорошо работают от усилителей небольшой мощности
• PS-25B: Твитеры лучше не резать по частоте слишком низко

  ---
